當前位置：四元數數控的機器視覺尺寸檢測工作流程

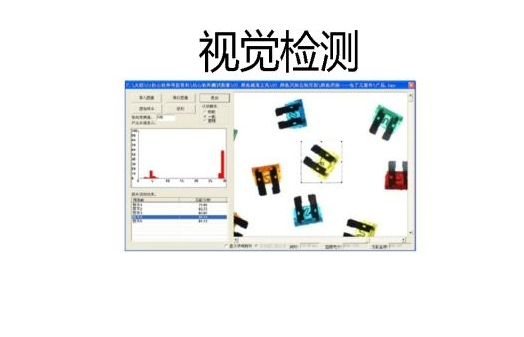

機器視覺尺寸檢測設備，主要功能是檢測產品的尺寸缺陷問題，通過機器視覺技術，ccd工業相機把圖像收集，傳送給專用的圖像處理系統，通過分析良品與不良品的差異與顏色區別，把良品與不良品分別出來。以下便是機器視覺尺寸檢測設備的簡介與工作流程。
機器視覺尺寸檢測設備的簡介：
設備構成：ccd工業相機，伺服電機，光源，振動盤等。
效率：效率可以達到400-1200不等，主要是看客戶對于產品的檢測需求與檢測產品的數量。
精度：機器視覺尺寸檢測設備，檢測精度可達0.03mm，主要還是要看產品的檢測需求決定。
可檢產品：金屬件，橡膠圈，密封圈，電感電容等產品。
視覺尺寸檢測的工作流程主要有一下幾個步驟：
1、最先根據鋼件精準定位探測器檢測到物塊是不是健身運動或貼近拍攝系統軟件的視線管理中心，假如在范圍之內，向圖像采集一部分推送開啟脈沖數據信號。
2、圖像采集一部分依照設計方案工作人員事前設置的程序流程和廷時，各自向攝像機和燈光控制系統傳出起動脈沖。
3、攝像機終止現階段的掃描，從頭開始新的一幀掃描，或是攝像機在起動脈沖趕到以前處在等候情況，起動脈沖來臨后起動一幀掃描。
4、假如選用的對策是曝光對策，那麼在攝像機剛開始新的一幀掃描以前要開啟曝光組織，曝光時間能夠依據應用要求事前設置好。
5、假如選用曝光對策得話，得用另一個起動脈沖開啟室內照明，燈光效果的打開時間應當與攝像機的曝光時間配對。
6、攝像機曝光后，宣布剛開始一幀圖像的掃描和輸出。
7、圖像采集一部分接受仿真模擬視頻信號根據A/D將其智能化，或是是立即接受攝像機智能化后的數字視頻數據信息。
8、視覺尺寸檢測圖像采集一部分將大數字圖像信息內容儲放在緩沖器、cpu或電子計算機的運行內存中，便于圖像的解決和顯示信息。
9、cpu或電子計算機對圖像開展解決、解析、分辨，得到精確測量結果或邏輯性控制值。
10、依據電子計算機得出的事件處理來操縱生產流水線的姿勢、開展精準定位、改正健身運動的偏差等。
