當前位置：CCD視覺對位自動貼合機工作原理
工作原理
CCD視覺對位自動貼合機， 工作原理就是通過專用CCD相機、工業鏡頭及光源對產品上的特征位置進行拍照取像，通過圖像處理機(PC機 )采集圖像數據進行圖像處理，并進行位置運算來判斷產品的實際位置，并通過與之前設定的基準位置進行對比算出產品的實際偏移值，通過控制對位平臺運動，使得產品運動到之前設定的基準位置上，以達到快速，閉環、高精度對位。
主要應用
CCD視覺對位系統的應用，主要體現在精準對位系統的應用上。如COG 主動對位系統，CCD視覺對位厚膜絲印機，打印機雙目視覺對位系統，固晶機視覺對位操控系統打靶機操控系統，矩陣散布LED，全主動焊線視覺系統，麻將辨認機器視覺系統，條碼辨認機器視覺系統，外表讀數機器視覺系統連接器平整度檢查系統 IC燒錄機主動定位系統
系統構成圖

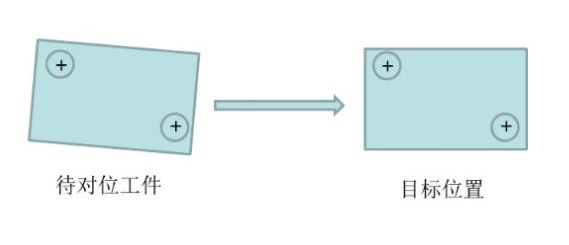

CCD視覺對位自動貼合機通過對定位參照點的識別計算出被測物體在XYθ方向的偏移量，并自動控制移動平臺反向移動相應的移動量，糾正被測物體的位置，實現精確自動定位。

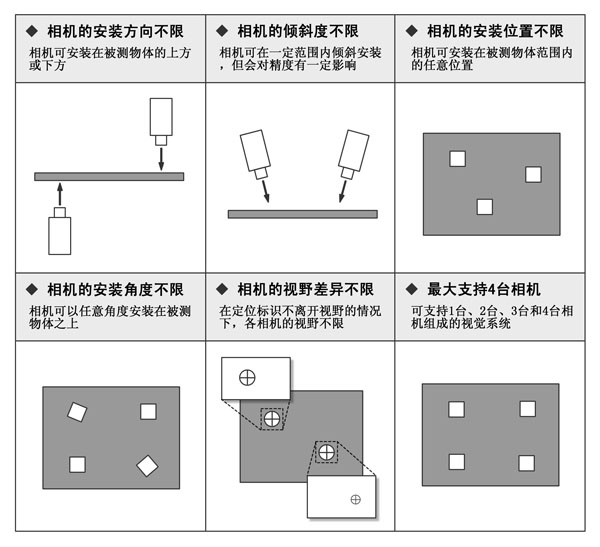

1，相機可安放在任意位置
CCD視覺對位系統采用了先進的位置智能檢測算法(Auto-Calibration)，無論相機的安裝方向、方位、傾斜角度、視野差異等如何變化，系統都能通過學習功能自動檢測出相機位置。
主要性能
2，高精度定位，系統內核采用了我公司獨自開發的EI邊緣識別，可實現亞像素級的快速高精準定位。
CCD視覺對位自動貼合機分為視覺自動對位與貼合兩部分，可獨立分開工作。
可任意保存各種不同型號的產品參數，方便下次再次生產使用。
對位以液晶顯示區與蓋板油墨邊為準，解決了背光組合精度而影響的貼合精度。
