電子稱檢測方案ccd視覺檢測技術應用
檢測工件面積：
長度300mm*寬度265mm的樣件的平面外觀檢測
檢測內容：
1:左上角檢測樣件四分一區域
2:右上角檢測樣件四分一區域
3:左下角檢測樣件四分一區域
4:右下角檢測樣件四分一區域
5:反面檢測效果
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量80-150件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
設備組成及機構
1:四元數數控視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 4套, 整個平面區分成4部分檢測
5:工業鏡頭: 4套FA工業鏡頭
6:在線檢測儀器
7:機械手臂
剔除不良品樣件
設備外觀3D立體圖

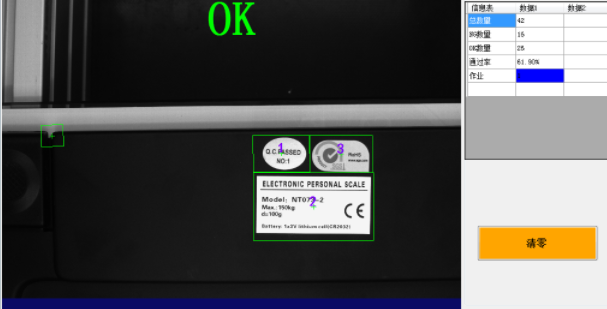

反面檢測良品效果圖:OK
